Alimentation de bus DALI avec répéteur intégré, entrée 220 V sortie max 200 mA, extension de ligne DALI jusqu'à 1200 m (4 alimentations en série), amplificateur de signal bidirectionnel, DA-PL

Alimentation bus DALI avec répéteur intégré : appareil conçu pour alimenter la ligne DALI et répéter et régénérer le signal DALI de manière bidirectionnelle, améliorant la stabilité de la communication entre la ligne principale et les lignes subordonnées.

Entrée AC 100-240 V et sortie DALI max 200 mA : alimentation avec entrée 100-240 V AC 50/60 Hz, courant d'entrée 0,1 A et courant de sortie jusqu'à 200 mA, adaptée pour alimenter toute la ligne DALI sans besoin d'alimentation supplémentaire sur chaque circuit subordonné.

Étend la ligne DALI de 300 m à 600 m ou plus : le repeater permet d'étendre la longueur de la ligne DALI de 300 m à 600 m. Le diagramme à page 1 montre également qu'en connexion série, il est possible d'utiliser jusqu'à 3 repeaters en cascade pour atteindre une longueur totale du bus jusqu'à 1200 m.

Installation en étoile ou en cascade avec isolation électrique : prend en charge les configurations de réseau Star ou cascade, avec isolation électrique entre circuit de contrôle principal et circuit subordonné. C'est une solution idéale pour les installations DALI articulées dans le domaine technique, commercial et professionnel. Le diagramme de page 2 affiche également le câblage parallèle pour augmenter la charge sur la ligne DALI.

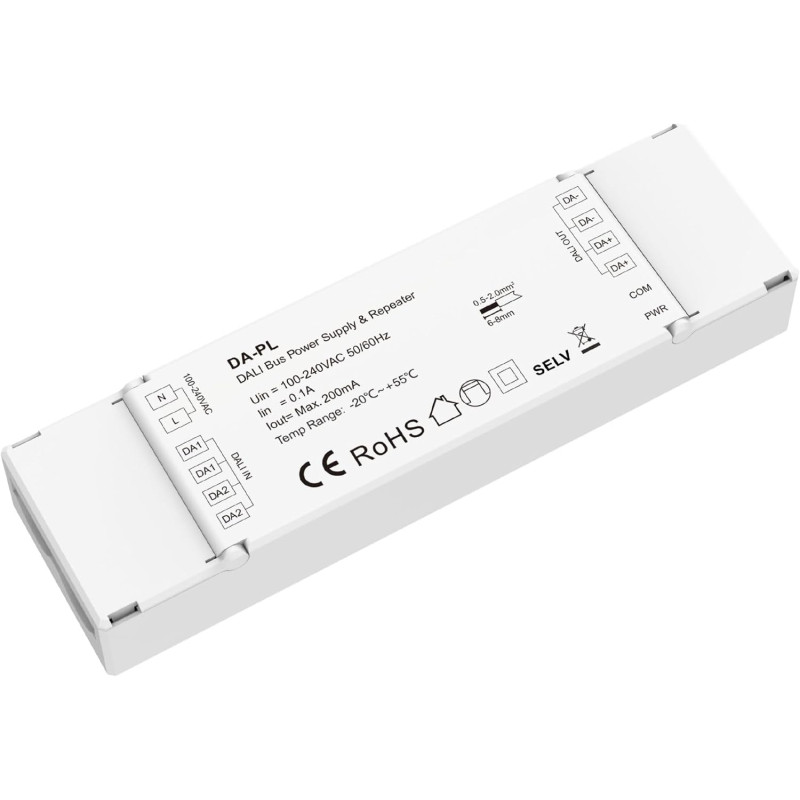

Compact, fiable et conforme: dimensions 156 x 48 x 22 mm, protection contre les courts-circuits, température de fonctionnement -20 °C / +55 °C, certifications CE et RoHS. La page 1 du manuel affiche également la structure mécanique avec doubles entrées et sorties DALI, ainsi que les indicateurs PWR et COM pour surveiller l'alimentation et le signal.
